產品簡介

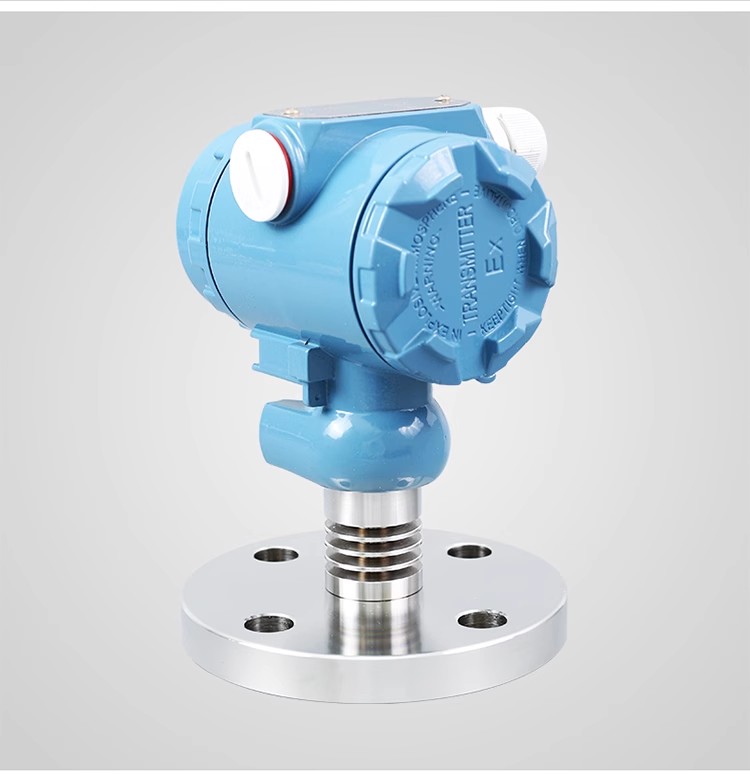

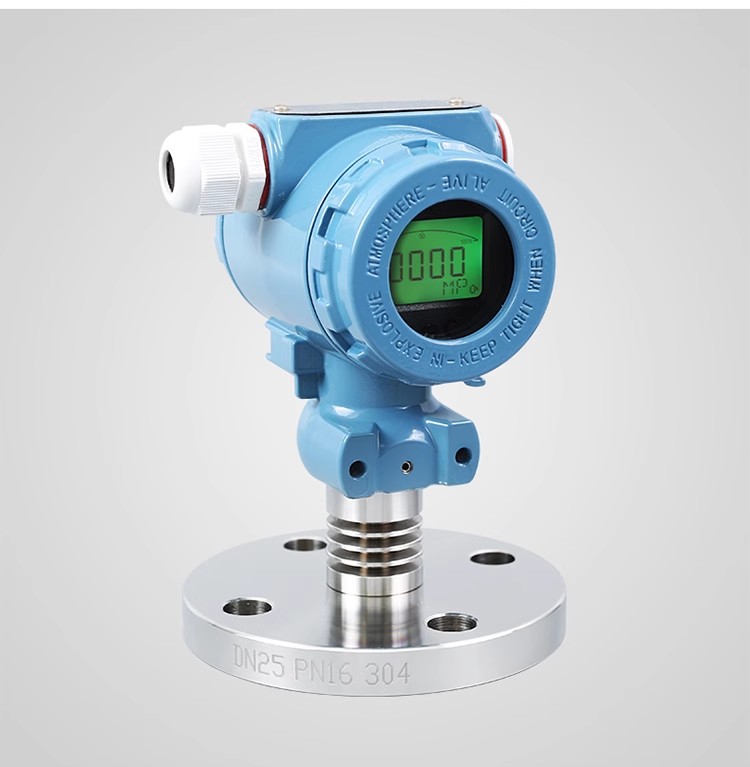

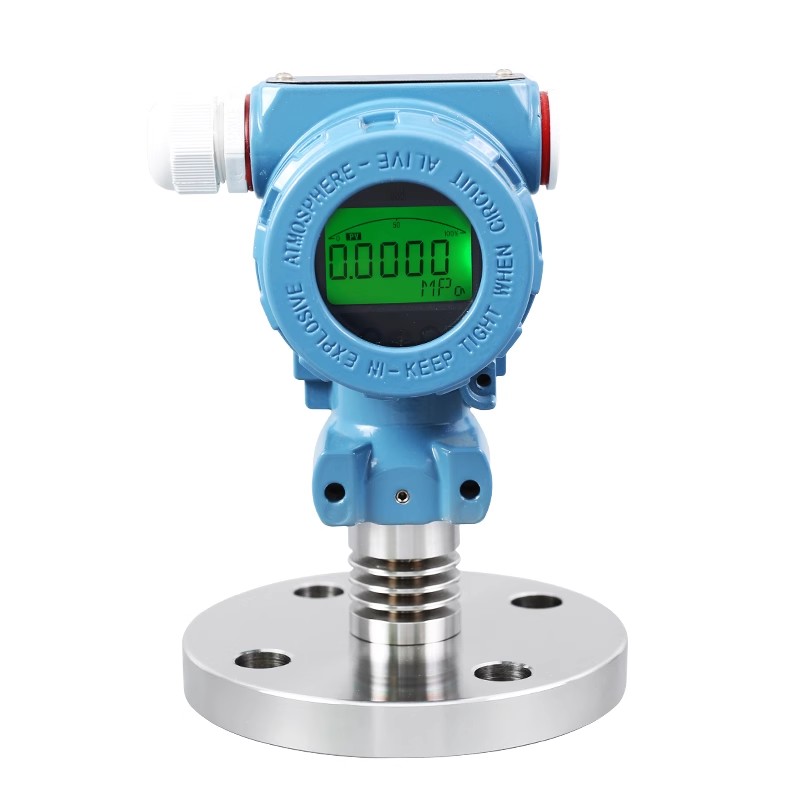

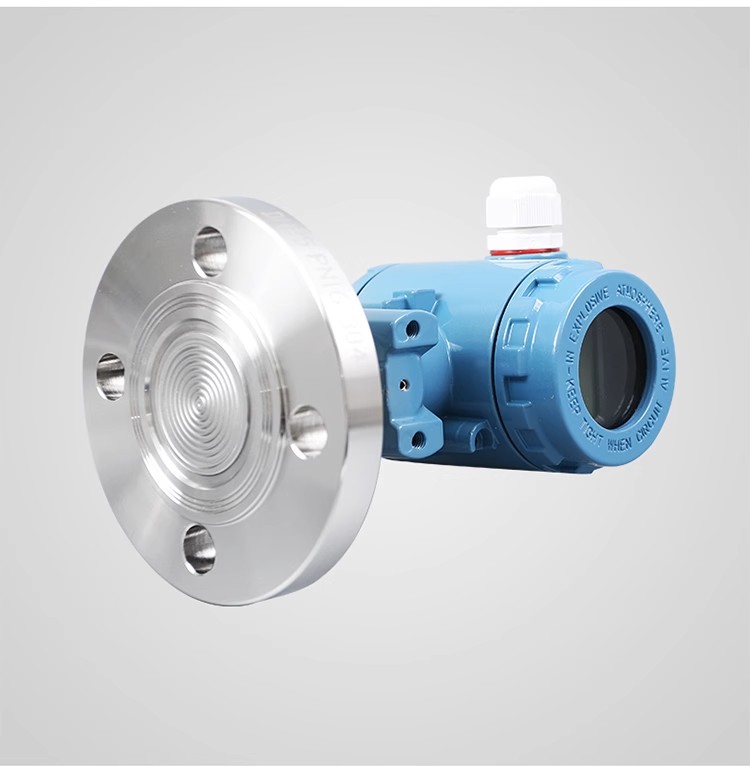

壓力變送器是一款采用數字電路補償技術設計生產的高精度、高穩定性的智能壓力測量?jì)x表，選用防爆外殼，帶LCD顯示。專門設計應用于兩線制4～20 mA 加載HART協議輸出場合，廣泛地應用于液壓、油田，礦井，化工，電力，鍋爐，天然氣等自動化領域的流體壓力測量與控制。
技術參數
壓力芯體 | 擴散硅，單晶硅 |
輸出信號 | 4-20mA,HART協議，RS485(可定制) |
綜合精度 | 0.075級，0.1級，0.25級，0.5級 |
非線性 | 滿量程的0.2% |
供電電壓 | 24(12~36)VDC(放大信號) |
過程連接 | M20,G1/4,G1/2,1/4NPT,卡箍(可定制) |
工作溫度范圍 | -20~150°C(可定制) |
機械振動 | ±20g |
防護等級 | IP65,IP67 |
防爆等級 | CT4,CT6 |
量程 | -0.1…0…70MPa |
電氣連接 | 直接引線，接線端子 |
長期穩定性 | ±0.1%FS |
重復性 | 滿量程的0.05% |
響應頻率 | 3.2KHz(-3dB) |
材質 | 304,316L,2205,TA2(可定制) |
補償溫度范圍 | -20~80°C |
過載壓力 | 150%FS |
產品選型
型號 | 變送器類型 | ||
ATP-280 | 標準型(不帶顯示) | ATP-284 | 卡箍型 |
ATP-281 | 防腐型 | ATP-285 | 中高溫型 |
ATP-282 | 標準型 | ATP-286 | 法蘭型 |
ATP-283 | 平膜型 | ATP-287 | 衛生型 |
代碼 | 量程范圍 | ||
X-Y | -100~0~100kpa,0~70MPa | ||
代碼 | 過程連接 | ||
G1 | M20*1.5外螺紋 | G6 | G3/8外螺紋 |
G2 | G1/2外螺紋 | G7 | 1.5英寸卡篩(50.5mm |
G3 | G1/4外螺紋 | G8 | DN50國標法蘭 |
G4 | 1/2NPT外螺紋 | G9 | DN80國標法蘭 |
G5 | 1/4NPT外螺紋 | G0 | 可定制 |
代碼 | 接液材質 | ||
C1 | 304 | C4 | 哈氏合金C |
C2 | 316 | CO | 可定制 |
C3 | PTFE | ||
代碼 | 輸出信號 | ||
S1 | 4～20mA二線制 | S5 | 0～10V DC三線制 |
S2 | 4～20mA+HART二線制 | S6 | 1～5V DC |
S3 | RS485/Modbus四線制 | S0 | 可定制 |
S4 | 0.5～4.5V DC三線制 | ||
代碼 | 精度 | ||
J1 | 0.075%FS | J4 | 0.5%FS |
J2 | 0.1%FS | J5 | 1%FS |
J3 | 0.25%FS | ||
代碼 | 顯示方式 | ||
X1 | 無現場顯示 | X4 | 百分比顯示 |
X2 | LCD液晶顯示 | X0 | 可定制 |
X3 | LED數碼管顯示 | ||
代碼 | 電氣連接 | ||
D4 | M12*1四芯插件 | D0 | 可定制 |
D5 | 接線端子 | ||
代碼 | 防護等級 | ||
F1 | IP65 | F2 IP67 | |
代碼 | 防爆等級 | ||
T4 | CT4 | T6 CT6 | |
選型示例 | ATP-282- (-0.1~1MPa)G1C2S2J2X2D5F2T6 | ||
